單軸圓形擋板門的結構組成與工作原理，了解嗎
單軸圓形擋板門是一種用于管道或通風系統中控制介質通斷、切換流向的氣動/電動/手動閥門類裝置，屬于工業管道系統中的關鍵控制元件。該
擋板門的擋板呈圓形，且僅通過一根旋轉軸（單軸）驅動擋板繞軸轉動，實現“開啟—關閉—調節”功能。它主要用于煙氣、粉塵或其他氣體/顆粒介質的隔離與流量調控。
單軸圓形擋板門的結構組成

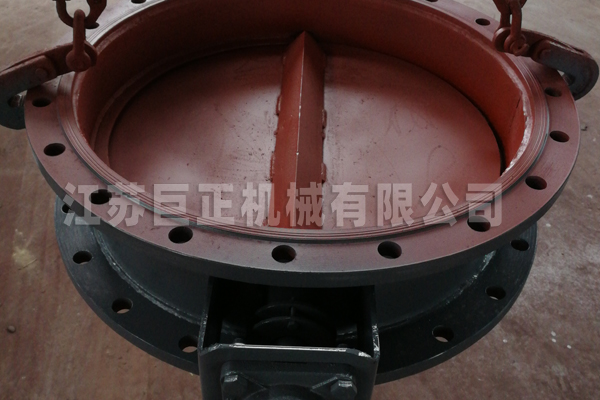

圓形擋板：核心工作部件，多為圓形平板或帶加強筋的圓盤（材質根據介質特性選擇，如碳鋼、不銹鋼、耐高溫合金等），面積與管道/風道截面匹配，確保完全密封時能阻斷介質流通。
單旋轉軸：貫穿擋板的中心軸（通常為水平或垂直布置），是擋板的唯一運動支點，軸端連接驅動裝置（如手柄、電動執行器、氣動推桿）。
框架與密封組件：擋板邊緣與管道/風道內壁之間的密封結構，常見為彈性密封片（如橡膠、石墨復合密封）或金屬密封環，確保關閉時介質零泄漏（或低泄漏）。
驅動裝置：提供擋板轉動的動力源，小型門多采用手動手柄，中大型常用電動執行器或氣動/液壓推桿，可實現遠程控制或聯動控制。
支撐與軸承：固定單軸并減少轉動摩擦的部件（如軸承座、支架），確保擋板轉動靈活、長期運行穩定。
單軸圓形擋板門的工作原理
單軸圓形擋板門工作時，是通過單軸驅動圓形擋板旋轉，改變擋板與管道截面的相對角度，從而控制介質流通狀態：
全開狀態：擋板旋轉至與介質流動方向平行（或完全偏離管道截面），介質可無阻礙通過；
全關狀態：擋板旋轉至與管道截面垂直（完全遮擋管道），通過密封組件阻斷介質流通；
調節狀態：擋板旋轉至部分遮擋管道截面，通過改變遮擋角度調節介質流量（部分型號支持連續調節）。
總之，
單軸圓形擋板門是一種用于煙道、風道等管道系統的控制設備，通過機械結構實現快速、可靠的啟閉操作，主要用于截斷或調節介質流量。
