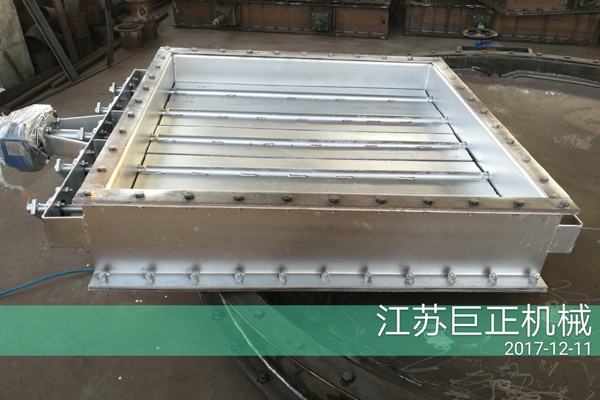

單軸驅動百葉窗式擋板門為百葉窗式煙氣擋板系列之一,采用機械密封加壓縮空氣密封的雙重密封結構,確保100%的密封效果。 該百葉窗式擋板門主要用于煙風管道系統中,作完全截斷介質用,動作靈活,運行可靠,關閉后,能確保無介質泄露進入煙氣擋板后管道內。對于普通介質,可以采用碳鋼材料,對于腐蝕性介質,采用鎳基合金材料。
雙百葉窗式擋板門可以保證脫硫煙道的零滲透率,擋板門安裝可以實現鍋爐正常運行時對脫硫設備的檢修。它由兩排葉片組成在一個共用的框架上一排放臵在另一排的后面。當擋板門關閉時,雙密封單軸圓形脫硫擋板門葉片間形成了一個密封空間大于煙道氣壓的密封空氣經過加熱和過濾后這個空間這樣可以保證密封效果達到99、5以上。

來了解百葉窗式關閉擋板門的性能特點:
1、風門開啟和關閉為90°角行程,啟閉時間≤60S(可根據用戶要求選定)。

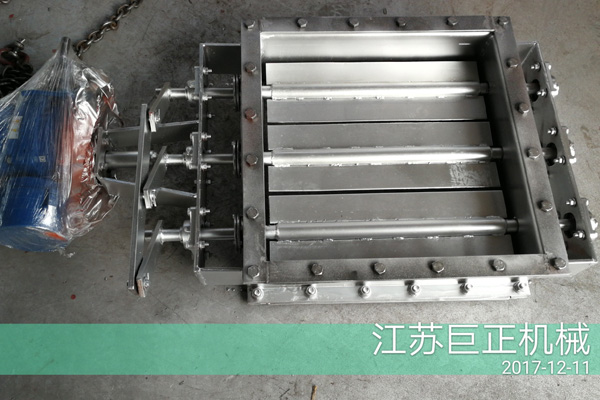

2、風門結構為單百葉窗擋板式結構,外部設計有連桿機構,使數個葉片同步開啟或關閉。
3、百葉窗式關閉擋板風門風門葉片采用整體沖壓成形,機翼形結構,強度高,阻力小。
4、百葉窗式關閉擋板風門葉片四周設計有彈性密封片和彈性壓板雙重密封結構。風門的驅動方式可選用手動、氣動或電動三種驅動方式,驅動裝置與風門一般采用直聯式連接安裝。
6、電動裝置具有力矩保護和限位裝置并能遠方控制操作,動切換功能以備安裝調試、檢修時使用。
7、百葉窗式關閉擋板風門風門與管道的連接方式:法蘭密封焊連接或法蘭螺栓連接。
